一、隔音房設計要求

　　1、降噪要求：隔音房外1米處噪聲值≤80dB;

　　2、配套設施：通風系統、電源系統、照明系統等。

　　二、隔音房設計措施要點

　　(1)吸隔聲板結構設計

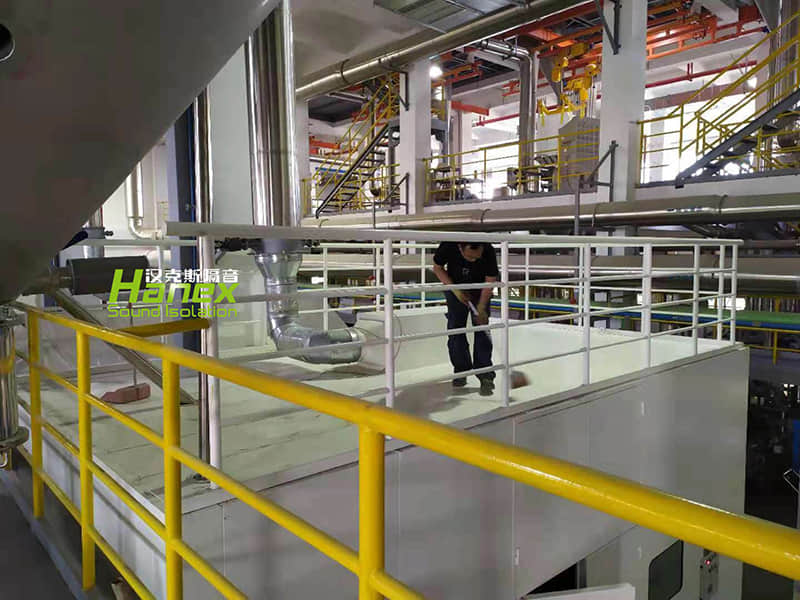

　　隔音房采用復合鋼制吸隔聲板模塊結構，頂板設計80mm厚，四面側板設計80mm厚。

　　頂板：總厚度80mm，單層結構，采用1.5mm鍍鋅板材制作。內填阻尼吸聲材料，表面噴塑處理，內側面采用鋁扣板飾面，可拆卸式設計。

　　側板：總厚度80mm，單層結構，采用800mm厚吸隔聲板，內側面采用平板鋁扣板飾面，可拆卸式設計。

　　(2)隔聲門設計

　　隔聲門為向外雙開隔聲門，大隔聲門尺寸為1800mm(W)×2300mm(H)，隔聲門門扇配有圓角設計的透明隔聲觀察窗，同時其中一樘大隔聲門門扇上開設出料口;小隔聲門尺寸為1800mm(W)×1200mm(H)，與大隔聲門可上下開啟關閉。

　　(3)隔聲窗設計

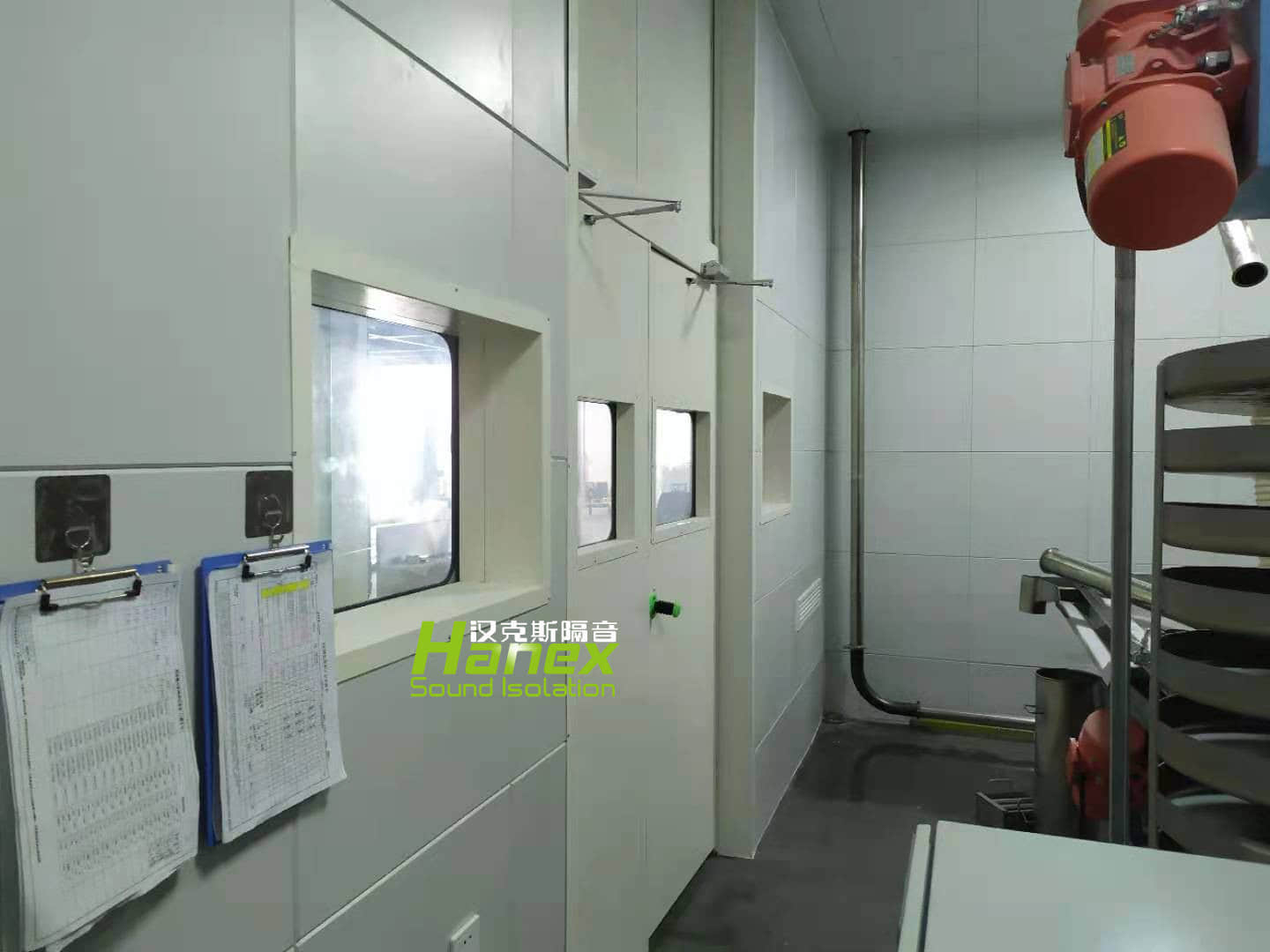

　　隔聲窗設計規格尺寸：門上3扇隔聲觀察窗600×400mm，兩側各2扇隔聲窗700×500mm，隔聲玻璃采用5+1+10雙層夾膠隔音玻璃，窗框采用圓角設計。

　　(4)其他附屬設施

　　1)電源系統：電源系統由甲方指定接入電源，電源走線采用隱藏式。

　　2)照明系統：在隔音房內部安裝2盞LED平板燈，燈具為可拆卸內嵌式，大小為600×600mm。

　　3)通風系統：隔音房兩側底部設計進風消聲通道，頂部開設集成抽風口。

　　4)設備電柜：隔音房內設備電柜鑲嵌在左側墻上，與外側齊平。

　　5)穿墻孔洞：吸隔聲板塊上在廠里預制好孔洞，采用孔洞包邊封板卡扣固定，并做好密封處理;頂部孔洞需現場開孔，采用孔洞包邊封板卡扣固定，并做好密封處理。
