一、引用標準

　　根據《工業企業噪聲控制設計規范》(GB/T50087-2013)的要求，一般工業車間聲環境噪聲值要達到≤85dB(A)。

　　本項目的治理目標為：根據客戶要求，降噪措施實施后，隔音罩外1m處的噪聲值在85dB(A)左右，修正值為±2dB，開口處除外。剔除其他噪聲對此結果貢獻。

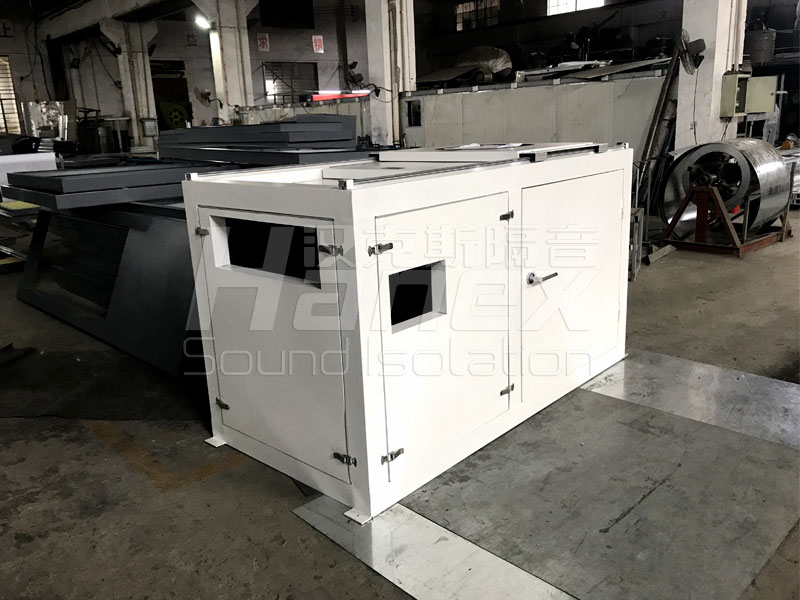

　　二、不銹鋼隔聲罩設計方案

　　隔音罩尺寸：L2110×W1030×H1200mm(高度不含進料口移門)

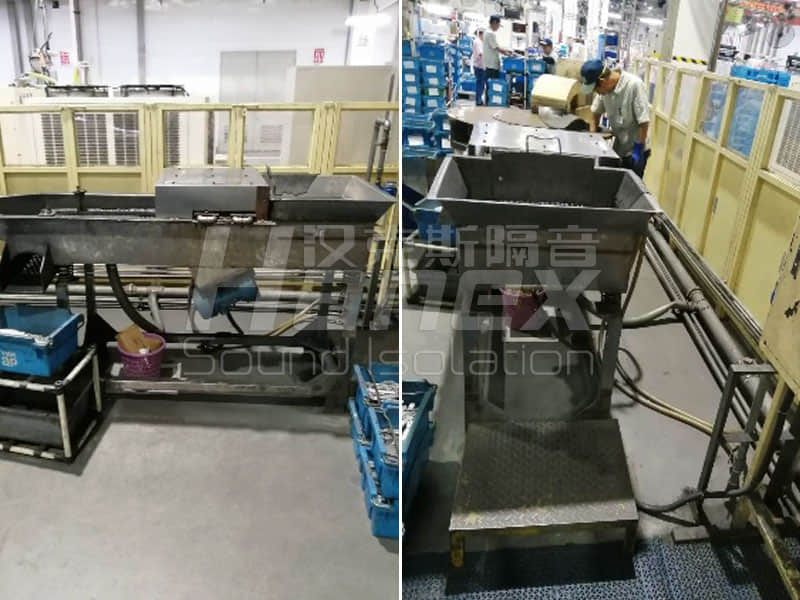

　　設備運行時產生巨大振動及水花，對本隔音罩的耐久性、防腐蝕性都有了更高的要求。所以本隔音罩的吸隔聲板及配套隔音門材質全部采用1.5mm不銹鋼制造。現設計采用100*100的不銹鋼方管搭建框架，框架內嵌100mm厚304不銹鋼吸隔聲板。吸隔聲板面板使用1.5mm304不銹鋼制造，內側面的穿孔板采用1.0mm鋁孔板，達到設備的降噪要求的同時防止隔音罩生銹，保證隔音罩的使用壽命。

　　1、 隔聲罩進料口：進料口部位開設于頂部，設有1樘小移門，尺寸為W710×H930mm,移門在導軌上運行，安裝有把手，移門導軌由4個軸承座及2根光桿構成。如下圖所示。

　　2、 電機檢修門：電機部位共開設2樘單開檢修門，規格為:W1000×H1000mm、W900×H1200mm隔音門門板及鉸鏈、門把材質都采用不銹鋼。合頁安裝方向全部為向上，門扇可以取下方便日常維護。

　　觀察窗：在隔音罩的進料口移門上設置1扇塑膠玻璃觀察窗，玻璃使用橡膠墊保護，同時輔以玻璃膠密封，為提高隔音量設計使用2層有機玻璃。觀察窗規格為：W300×H300mm方便在設備運行時對內部情況進行實時觀察。

　　3、 隔音房背面

　　隔音罩在背面出料口及水管接口分別開口，開口尺寸如圖所示。由于設備在開啟及關閉時震度幅度很大，導致開口也變得更大。

　　4、 隔音罩墻板可拆卸設計：隔音罩使用100*100的不銹鋼方鋼搭建框架，框架內部嵌隔音板，板與框架之間采用搭扣固定，板快在四個角各安裝一個不銹鋼搭扣，與框架鏈接。在松開4枚搭扣時即可取下該板塊。使整個隔音房可隨時拆卸。
